倉庫管理解決方案
東莞市盈祿興電子科技有限公司
倉庫管理方案
(Version1.0)
目 錄
l 數據采集器 優博訊 I6200系列(安卓+二維WIFI) 12
1 關于我們
東莞市盈祿興電子科技有限公司設于全球制造業名城—中國東莞,是自動識別技術產品及解決方案商,條碼產品與系統集成服務供應商。企業在條碼識別技術、RFID 技術及信息化解決方案方面,結合卓越的管理模式和實踐經驗,為客戶提供條碼管理整體應用解決方案。公司經過多年發展在條碼應用方面擁有雄厚的技術基礎和豐富的專業經驗,已成為Zebra、SATO、TSC、新大陸等國標國內一流設備廠商的優秀合作伙伴。我司提供條碼打印設備、條碼掃描采集器、條碼標簽、不干膠標簽、印刷標簽、吊牌、條碼打印耗材、條碼信息采集解決方案等整體全面增值服務。我司目前客戶已分布全國各省及主要城市。我們致力向條碼應用領域的客戶提供高品質的產品和切實可靠的售后服務及技術支持。同時公司在條碼系統與MES(生產執行系統),WMS(倉庫管理系統)和ERP(企業資源計劃管理系統)和MSS(商業銷售系統)的集成方面具有資深的專業經驗,能為客戶提供最佳的解決方案。我司正處高速發展中,現已獲民營科技企業、系統目標 射頻識別(RFID)企業聯盟理事單位等資證。未來我司朝著專業化、規?;?、服務本地化、集團化大型企業發展!
2
系統目標
本方案書是根據中小型企業倉庫原料和成品進出庫流程設計.要求采用win2003版本以上服務器和 SQL SERVER2005以上數據庫運行平臺,實現實時信息傳遞及資源共享,由條碼自動識別、無線網絡等技術采集和核對數據,對數據進行數據分析和處理,最終形成統計報表和查詢等.
3 系統要求
l 使用條碼和自動識別技術在掃描和查詢的過程中能及時和真實的反映庫存,根據物料號可以查詢到物料的庫存總量,各個入庫的批次和入庫時間,以及各個批次所存放的倉位.
l 物料在領料的過程中可能進行拆分,如發料時按需求量對包裝好的物料拆分發處理.系統能根據這一特殊情況處理庫存數據.
l 物料在領料的出入庫的時候能實現先進先出,提示用戶哪些是先入庫的物料要求優先選擇出倉使用.
l 物料都在庫存在存放有有限期限,系統需要對即將到期的物料提示用戶做處理.
l 條碼掃描實現快速有效的出入庫和盤點功能
4 軟件功能描述
4.1. 數據庫服務器
負責接受數據和保存數據 。
4.2. 系統主系統
倉庫基礎數據,用戶資料,權限資料,出入庫操作模塊,查詢和導出庫存的數據和條碼信息,以及出入庫歷史記錄。在用戶公司任何一臺鏈接局域網的電腦上即可運行。
4.3. 條碼打印和掃描系統
負責打印物料條碼,對現場設備進行掃描采集?,F(xiàn)場數據上傳。

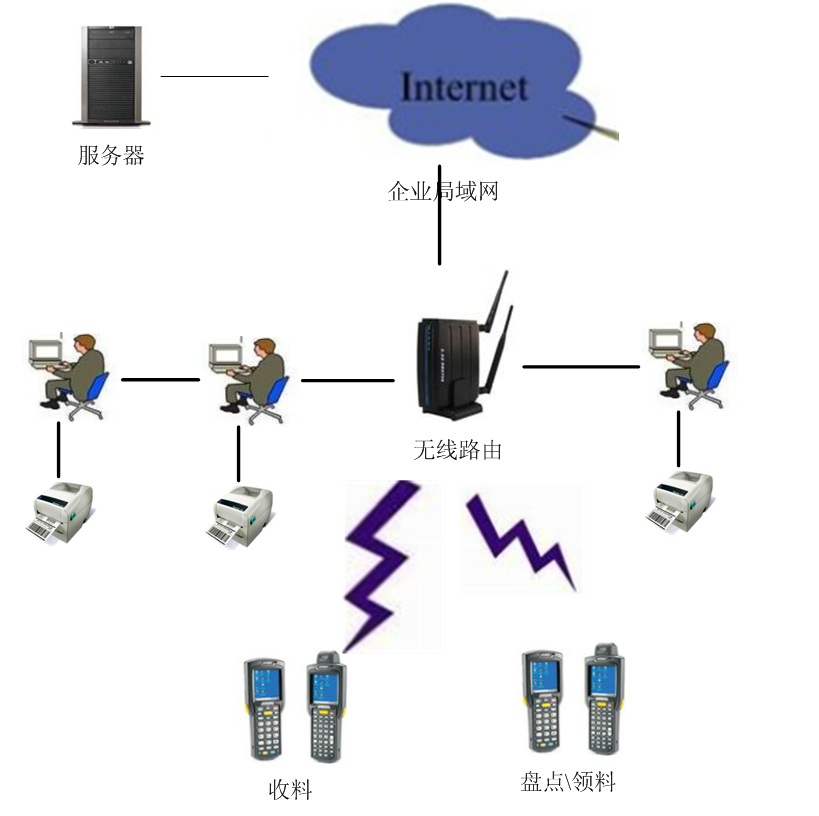

5 項目架構
6 功能介紹

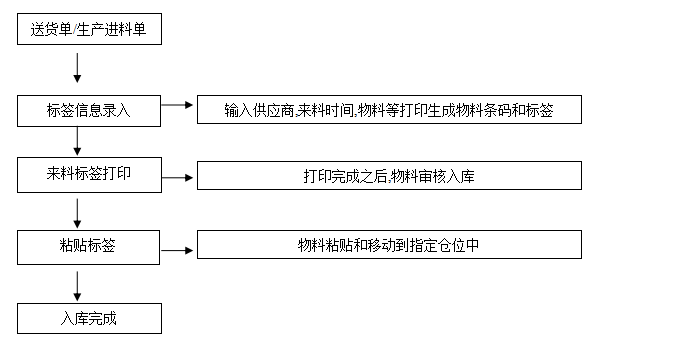

a) 來料入庫單元
用戶根據供應商提供送貨的單據,輸入送貨的物料編碼,物料名稱,規格,訂單編號,單位,數量,送貨時間,系統生成物料批號(條碼).根據錄入信息生產來料標簽,實現物料標示,這樣根據物料批號條碼,可對不同時期入庫的物料加以區分.當用戶在系統中對入庫倉位指定后實際也按指定倉位入庫即可.用戶打印完成標簽后即表示物料入庫成功,系統便更新物料庫存(生產入料與該流程功能類似,生產入料只是選擇的是車間不是供應商).

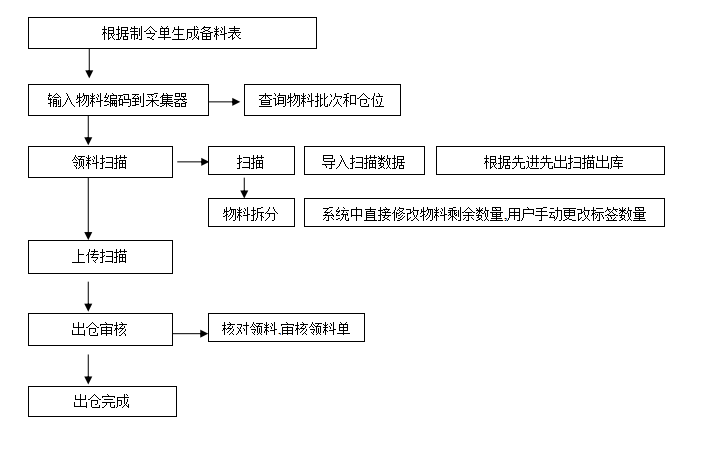

b) 領料出庫模塊
生管人員根據生產制令單生成物料需要表,由倉庫人員備料,倉庫人員輸入物料編號采集器系統中查詢出物料入庫批次和存放位置數量等信息.倉庫根據物料編碼查詢系統庫存里面物料庫存和不同的入庫批次,根據先進先出原理選擇最先入庫的物料優先出庫,系統提示用戶物料批次所存放的位置.

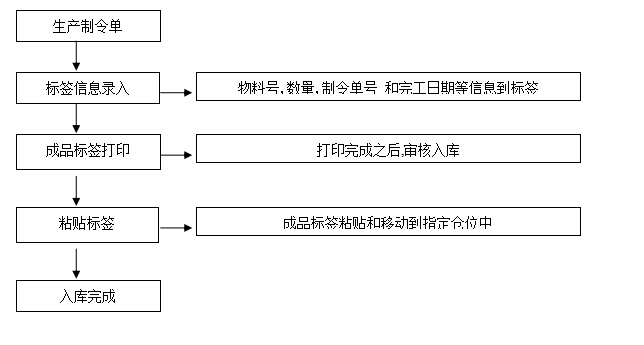

c) 成品(半成品)入庫單元
用戶根據生產單提供物料號,數量,制令單號 和完工日期錄入信息生成成品標簽,實現物料成品標示,系統產生成品條碼,這樣根據條碼可對不同時期入庫的成品加以區分.當用戶在系統中指定入庫倉位實際也按指定倉位入庫即可.用戶打印完成標簽后即表示成品入庫成功,系統更新成品庫存.

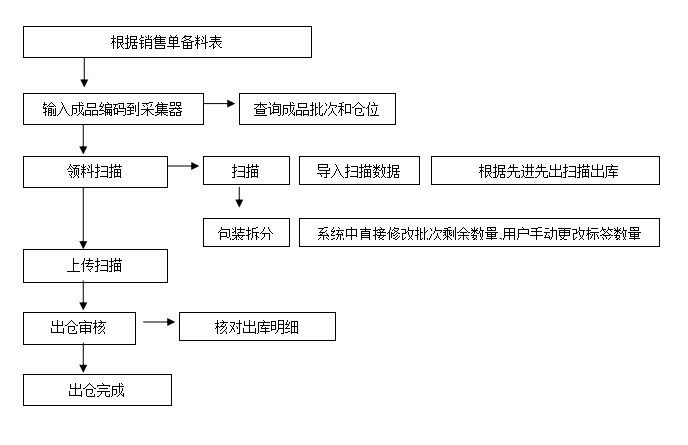

d) 成品(半成品)出庫模塊
出庫人員輸入要出庫有成品物料編號采集器系統中查詢出成品入庫批次和存放位置數量等信息.倉庫根據成品編碼查詢系統庫存里面物料庫存和不同的入庫批次,根據先進先出原理選擇最先入庫的成品批次優先出庫,系統提示用戶成品批次所存放的位置.由用戶掃描執行出庫。

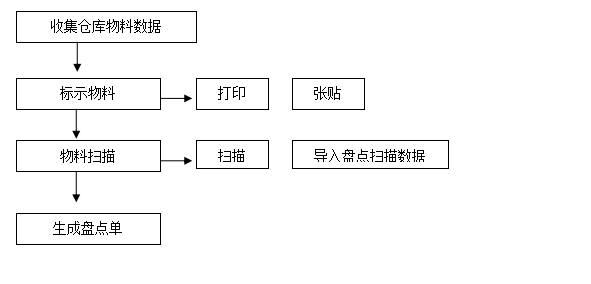

e) 盤點
倉庫庫存盤點是根據物料實際庫存和系統庫存的對比實現,用戶對庫存中一些尚未標示的物料進行條碼標示,掃描實際庫存的實際物料條碼,導入系統后對系統庫存進行調整實現的調賬功能.一般會半年或者幾個月執行一次,為實現系統能準確反映真實庫存情況而設定 。
f) 報表和查詢
l 用戶根據物料編碼可以查詢到該物料總庫存數量.
l 用戶可以根據物料編碼查詢各個批次入庫日期和存放的倉位
l 用戶選擇倉庫可以查詢到該倉庫存存放的所有物料總數量,用于盤點.
l 用戶可以查詢到倉庫的出入庫歷史記錄
l 用戶可以根據倉庫數據盤點,調整.
7 硬件需求

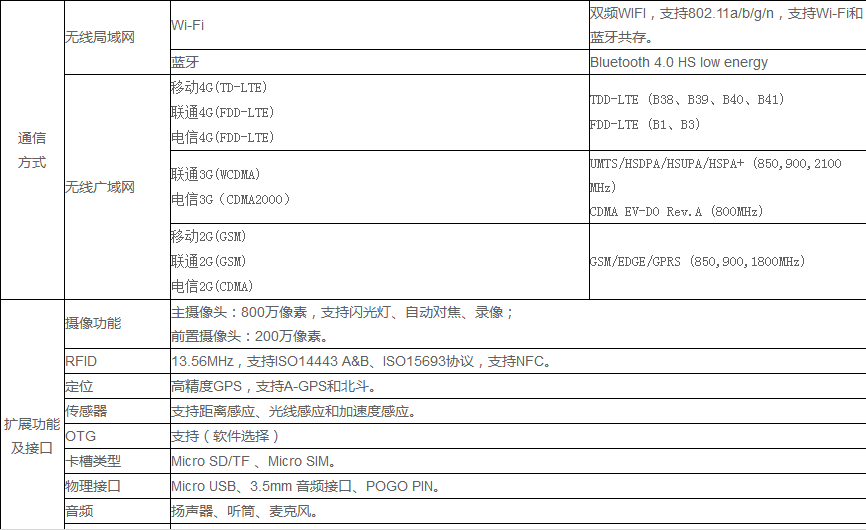

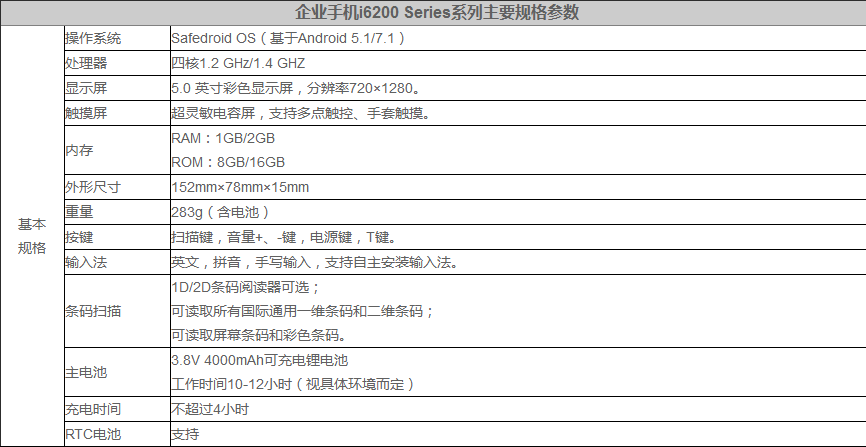

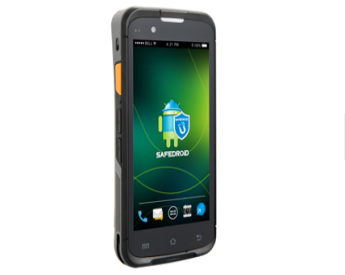

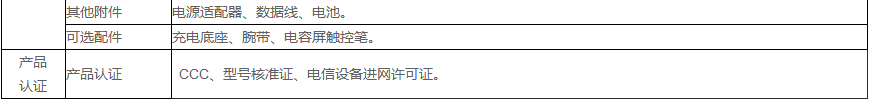

數據采集器(PDA端)

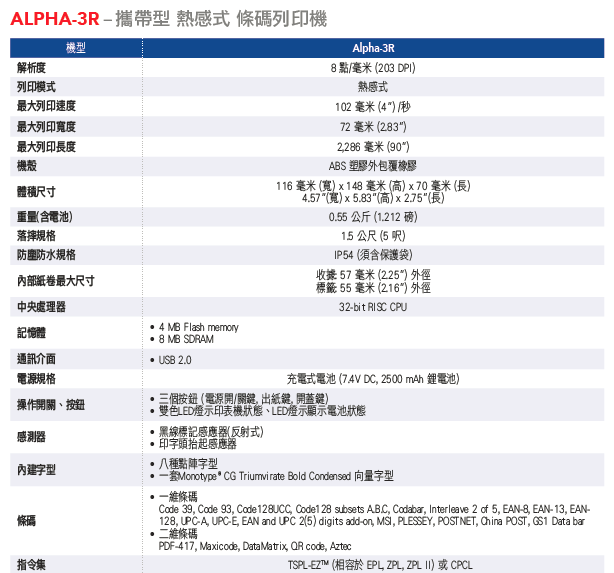

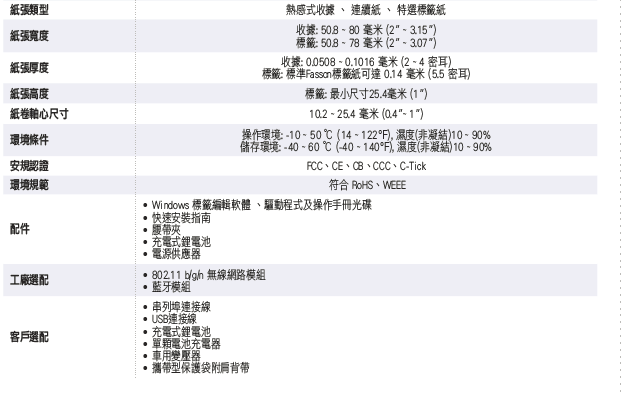

便攜式移動打印機:

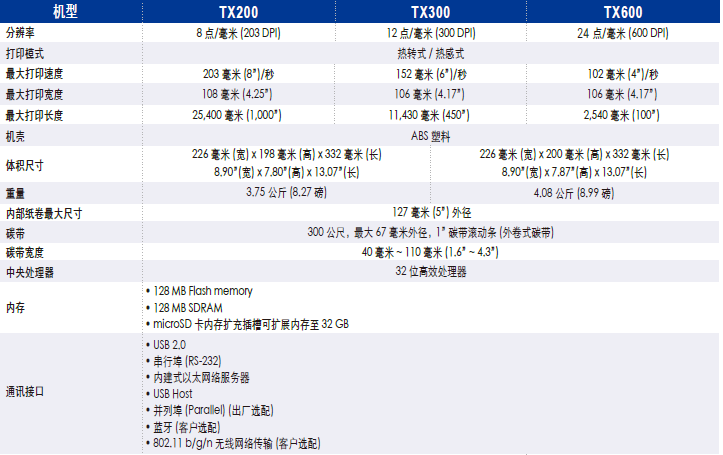

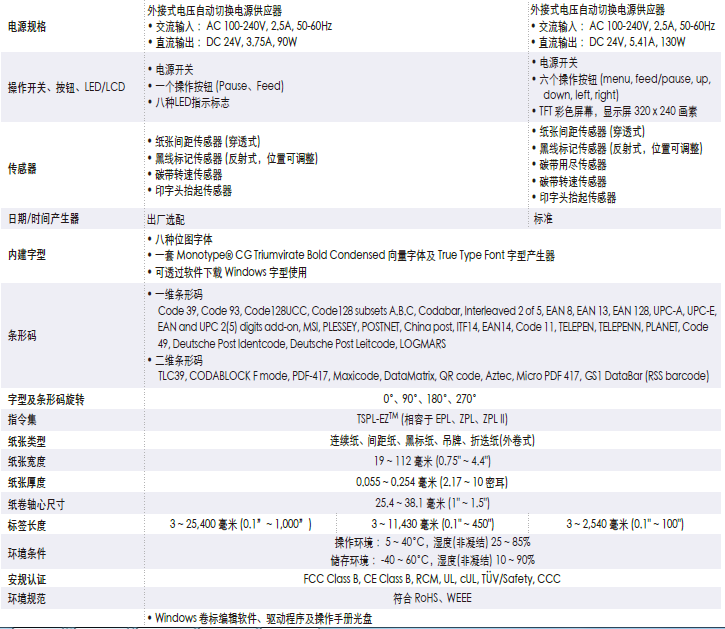

桌面型打印機:
實施明細
l項目進度表
階段 | 序號 | 任務 | 工期天 | 負責人及部門 | 文檔或成果 |
調研 | 1.1 | 現場調研需求收集 | 3.0 | 軟件 | <<客戶需求分析表>> |
1.2 | 整理需求文檔 | 軟件 | |||
1.3 | 需求確認 | 軟件 | |||
代碼 | 2.1 | 系統流程設計 | 3.0 | 軟件 | 系統設計流程規劃圖 |
2.2 | 系統功能確定 | 2.0 | 軟件 | 每個模塊的界面示意圖 | |
2.3 | 程序架構設計 | 2.0 | 軟件 | 建設數據庫結構 | |
2.4 | 系統編碼 | 7.0 | 軟件 | ||
2.5 | 設備控制開發 | 5.0 | 軟件 | 打印標簽 | |
實施 | 3.1 | 服務器安裝調試 | 5.0 | 實施 | 《服務器維護手冊》 |
3.2 | 用戶操作 | 實施 | 《設備使用手冊》 | ||
3.3 | 系統培訓 | 5.0 | 實施 | 《操作說明書》 | |
3.4 | 系統試運行 | --- | 實施 | 系統試運行 15個工作日 | |
上線 | 4.1 | 系統驗收 | 5.0 | 實施 | 《系統驗收報告》 |
總工時 | 37 | 完成 |
l 項目配備人員表
項目 | 工程師級別 | 數量 | 工作職責 | 責任人 |
軟件項目
| 項目經理 | 1 | 負責項目總進度 | 康寧 |
開發工程師 | 2 | 負責軟件技術支持,開發軟件安全規范 | 楊宗運、徐成建 | |
測試工程師 | 2 | 負責客戶現埸數據測試 | 葉文斌、鐘鵬 | |
SCM工程師 | 1 | 負責規劃前期調研支持和客戶接口工作,解答處理客戶提出的系統問題, | 康寧 | |
實施工程師 | 1 | 負責客戶現埸培訓指導 | 葉文斌 | |
硬件規劃 | 1 | 負責數據采集設備 | 葉文斌 | |
用戶 | IT技術工程師 | 1 | 保持現埸網絡暢通 | |
項目總支持 | 1 | 支持整個項目的進度 | ||
項目顧問 | 1 | 跟蹤項目進程及人員安排流程注意事項 | ||
特別要求 | 本項目工作期間請解決食宿問題。請安排相關部門和人員給予配合。 |
l 項目前期硬件配備表
項目 | 工程師級別 | 數量 | 規格 | 說明 |
倉庫入庫模塊
| 便攜式打印機 | 1臺 | 3RB | 生成物料條碼 |
入庫計算機 | 1臺 | 系統執行 | 打印系統和數據報表 | |
智能掃描器 | 1臺 | 安卓系統+WIFI二維 | 掃描和上傳數據 | |
232公對母串口線 | 2條 | 設備鏈接通訊 | 23交叉線 | |
標簽紙、碳帶 | - | 預定規格銅版紙、碳帶 | 物料標簽、標簽耗材 | |
盤點模塊 | 智能掃描器 | 1臺 | 安卓系統+WIFI二維 | 掃描和上傳數據 |
條碼打印機 | 1臺 | TX300 | 打印庫存標簽 | |
串口觸發器 | 1個 | IT-007R | 可選 | |
通訊線 | 1條 | 959150 | 可選 | |
無線AP | 1臺 | 無線網絡數據接受 | ||
電腦 | 1臺 | 執行客戶端程序 | ||
串口232公對母數據線 | 1條 | 可選 | ||
USB轉串口線 | 1條 | 計算機沒串口時需要 | 可選 | |
出倉模塊 | 智能掃描器 | 1臺 | 安卓系統+WIFI二維 | 掃描和上傳數據 |
便攜式打印機 | 1臺 | TX300 | 拆封標簽生成條碼 | |
無線AP | 1條 | 無線網絡數據接受 | ||
電腦 | 1臺 | windowsXP版本以上 | 執行客戶端 |
