當前位置: 首頁 > 解決方案解決方案

條碼管控應用方案

發布時間:2020-03-10 15:07:14點擊量:

條碼管控應用系統

















方案撰寫:XXXXX



                日    期:  XXXXXXXX









目錄



目錄 2

1. 概述 3

1.1項目背景 3

1.2項目目標 3

1.3假設與依賴 3

2.條碼管控要求 4

3.總體解決方案 4

3.1系統部署結構圖 4

3.2軟件系統應用架構圖 5

3.3 條形碼應用 5

3.3.1 不良條碼管控流程 6

3.3.2 成品出庫 7

3.4技術方案 7

3.5硬件方案 7

4.報價 8

5.售后服務 9

6.實施方案 9





















 1. 概述

1.1項目背景

由于目前生產的不良信息記錄采用純手工紙張的記錄方式,現已不能滿足業務發展的需要及大客戶的要求,造成許多不便之處。主要表現為以下幾點。

1) 信息的實時性差

由于需要一個業務的工作結束后才能把數據錄入到一個excel文檔中,因此信息的延遲很大;

2) 信息的準確性差

信息的采集依靠現場工人記錄,容易記錯、遺漏;同時,記錄的信息再次錄入到excel文檔時,也容易出現輸入錯誤、遺漏等問題,造成最后不良信息準確性比較低。

3) 信息采集不方便,工作量大

所有的作業信息需要現場工人用手工記錄,才能通過電腦進行批量錄入到excel文檔里,影響工人的工作,同時記錄信息的錄入工作也較大。這樣大大的降低了工作效率。

1.2項目目標

在現在的手工記錄流程基礎上,有針對性的加入條形碼應用,把條碼技術引入不良信息管理,有效解決了的管理難題,使企業更輕松、有效地提高不良產品的管控,,而且為提高企業的生產經營效益提供了重要的保障。

1.3假設與依賴

假設軟件系統名稱為:條碼管控應用系統,以下通常書寫為《RF系統》。



此方案為初步方案,未能完全反映用戶的需求,在以后版本中不斷的修正。







2.條碼管控要求

2.1 LABEL打印工程要求:打印條碼重復時提醒及異常補打

系統在生成完條碼打印后,系統自動記錄條碼打印次數,異常補打時在系統里先查詢出補打的條碼,再通過打印條碼。

   22 修理臺、ATE條碼掃描要求:不良發生時MES LABEL掃描同一號碼不可超過三次修理記錄,如超過三次將報警提示。系統自動識別機種別的客戶代碼、REV、總位數是否正確,不一致時不可操作。

   2.3 包裝條碼掃描要求:包裝工程根據系統分配的機種手動錄入線別、卡板號(卡板號重復時可識別),掃描兩個LABEL滿箱后自動切換到下一箱,箱號與兩個SN號必須一一對應。TIME別及日別產量、流失SN號能詳細管理體現。(系統能以卡板號和箱號自動查詢相應的SN號)等。

    更多要求見附件《SN掃描改善生產要求》。

3.總體解決方案

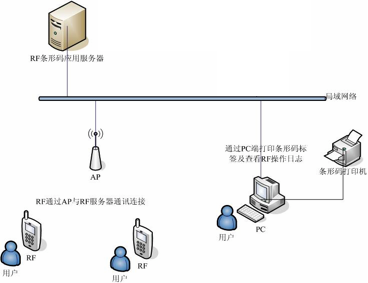

3.1系統部署結構圖




(1)

說明:

系統為網絡版,數據庫、RF系統(PC、PDA)、RF應用服務,RF系統(PDA)部署在RF上,方便移動。

系統采用RF、AP結合的無線應用處理模式,這樣系統可以實時的進行數據存取操作,并對數據進行處理及分析。

條形碼的打印通過RF系統(PC)本地打印。

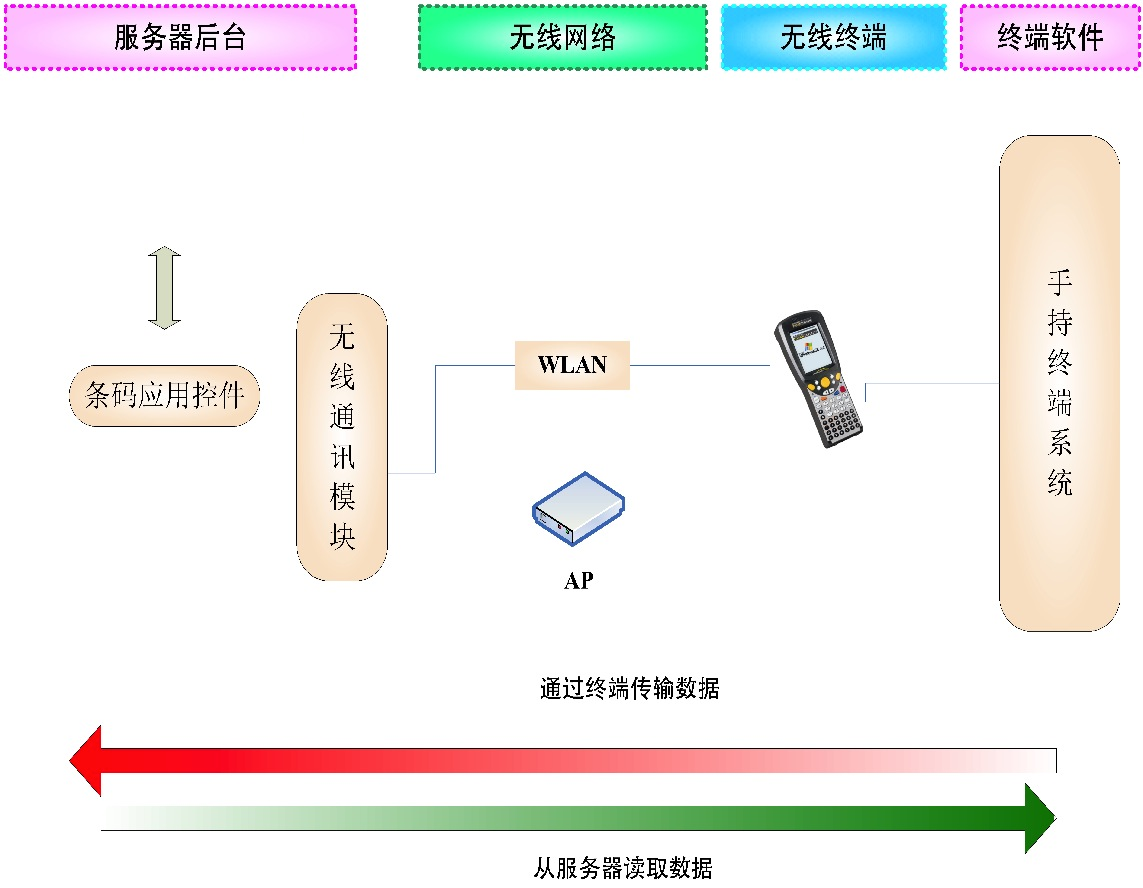

3.2軟件系統應用架構圖


(2)



3.3 條形碼應用

標簽設計(僅供參考,以用戶確定樣式為準)




(3)

條形碼內容組成規則由用戶自定義。

3.3.1 不良條碼管控流程












3.4技術方案

數據庫:SQL Server 2000/SQL Server 2005數據庫

開發平臺:Microsoft Visual Studio 2008

語言:C#

操作系統:Windows2003/Windows2000/WindowsXP

3.5硬件方案



Item

Hardware Name

Model Description

Qty

Remark

1

手持終端

Intermec CN3

3


2

無線AP

CISCO

3

測試信號后確定具體數量

3

手持終端配件

CN3電池

4


4.報價

Item

Hardware Name

Model Description

Qty

Unit Price

Total Amount

硬件報價

1.1

手持終端

Intermec CN3 Mobile Computer,Intel? XScale PXA270, 520 MHz

 WI-FI,128MB RAM,256MB ROM,WIN5.0 OS, 4000MAH Battery, Single  Charge Dock with comm., include Power supply (含主機、電池及通訊充電座、電源適配器)

3



1.2

電池

Intermec Battery Pack,4000mAH(電池)

2



1.3

無線AP

Cisco Aironet 1240AG Access Point(無線路由器)

3



1.4

路由器供電模組

CiscoPower Injector for 1200 Series (路由器供電模組)

3



1.5

路由器天線

Linksys 2.4GHZ 7dBi Omni Antenna (無線路由器天線)

6



軟件報價

1.1

管理功能

用戶設置、權限設置、編碼規則




1.2

基礎資料

不良代碼設置、機種設置、TIME別設置




1.3

條碼管理

條碼生成管理、條碼打印格式報表設置、條碼打印查詢明細、條碼異常補打管理、




1.4

PC程序

AI/SMT 不良條碼掃描管理




1.5

PC程序

ICT測試數據收集




1.6

PC程序

ATE測試數據收集




1.7

PC程序

裝箱條碼掃描管理




1.8

PC程序

機種生產狀態報表及其它分析性報表設計




1.9

服務端程序

PDA/PC客戶端連接到服務端保存數據




1.11

合計

軟件開發




合計:


備注:

1. 具體要求以SN掃描改善生產要求”總體需求為基準

2. 報價含開發費、軟件調試安裝費及培訓費

3. 報價已含稅及一年系統維護費

5.售后服務

服務類型

服務方式

詳細內容

響應時間

遠程
技術
支持

熱線支持


即時

MSN在線支持


即時

郵件支持


1個工作日

傳真支持


1個工作日

現場
服務

現場維護

對遠程技術支持無法排障的,將派遣技術人員到用戶現場處理故障

2個工作日

售后服務說明:一年免費;售后服務的內容包括電話支持、Email支持、上門服務。

6.實施方案

計劃

時間安排

說明

軟件安裝

1

安裝,并培訓安裝

應用培訓

1

培訓使用軟件
