能源電子有限公司 系統設計方案
一.系統目標
1.1前言
由于目前生產的過程信息記錄采用純手工紙張的記錄方式,現已不能滿足業務發展的需要及大客戶的要求,造成許多不便之處。主要表現為以下幾點。
1) 信息的實時性差
由于需要一個業務的工作結束后才能把數據錄入到一個excel文檔中,因此信息的延遲很大;
2) 信息的準確性差
信息的采集依靠現場工人記錄,容易記錯、遺漏;同時,記錄的信息再次錄入到excel文檔時,也容易出現輸入錯誤、遺漏等問題,造成最后不良信息準確性比較低。
3) 信息采集不方便,工作量大
所有的作業信息需要現場工人用手工記錄,才能通過電腦進行批量錄入到excel文檔里,影響工人的工作,同時記錄信息的錄入工作也較大。這樣大大的降低了工作效率,因此對嘉澤包裝的生產現狀進行了詳細的調研,掌握了大量第一手資料,并根據自身豐富的生產追溯實施經驗和行業經驗,為嘉澤包裝量身制定了生產追溯系統的設計方案。
1.2目標
l 在現在的手工記錄流程基礎上,有針對性的加入條形碼應用,把條碼技術引入不良信息管理,有效解決了的管理難題,使企業更輕松、有效地提高不良產品的管控,,而且為提高企業的生產經營效益提供了重要的保障。
1.3管理改進的重點
l 2.1 原料采購,入庫抽檢
數據采集時加上生產批次,入庫抽檢不合格,將不能進入生產。
二.主數據及基礎數據
2.1基礎資料
主要是錄入系統上線前的基礎資料,有些數據可以先導入,例如:物料主數據,物料單等
2.1.1材料種類
主要是設置材料種類,主要錄入信息有:種類編號Code、種類名稱Name。
2.1.2物料主數據
主要是錄入原材料(只需要主料)和產品貨號,供物料單和生產計劃單選擇使用,錄入信息有:物料編碼Code、物料類別、材料種類、存貨名稱Name、顏色、寬度、定量、長度、厚度、型號、單位
2.1.3機種資料設置
主要是錄入產品資料,供生產使用
2.1.4供應商資料
供應商資料主要錄入信息有:供應商編碼、供應商名稱、聯系人、聯系電話、傳真、材料類別、材料種類、備注
2.1.5生產線別設置
用于生產線別的設置,錄入的資料有:線別編號、名稱
2.1.6不良代碼設置
用于檢驗或維修的不良原因設置,錄入的資料有:不良原因編號、不良原因名稱、備注
例如:0043、安全指標不達標、前后xx米
2.1.7 SMT料占表
用于SMT貼片時,貼片料占位的區域,可通過excel或文本文件導入到系統
2.1.8 采購訂單
用于倉庫收料時可根據采購單收料,采購訂單資料需要通過excel文檔,把數據導入到生產追溯系統
2.1.9手持終端操作用戶資料
操作用戶資料,主要用于PDA手持終端的登錄,錄入的資料有:用戶代號、用戶名稱
例如:0043、李三
2.3編碼規則
2.3.1原材料收料領料條碼編碼規則
標簽大小建議:50MM*35MM
二維碼數據:M190221000001
1. 條碼:二維碼制Data Matrix,條碼高度是12MM,條碼寬度:12MM,建議用分辨率為300DPI標簽打印機打印
2. 13位數據所代表的含義:(字體arial,字體大小是9,數據位數為13位)
① 里面數據“M”代表是我司ITEM代碼,例如:電阻—M
電容---Q
② 里面數據“190221”代表是入倉的日期(批次)
③ 里面數據“000001”代表是貨品自生的數據號,此數據格式為流水號
(或自定義),例如000001,000002,000003………流水遞增序列為+1
④ 打印份數:一式一份,貼外包裝。
2.3.2車間PCB板條碼編碼規則
1) SMT-PCB追溯二維碼:高溫標簽大小是5MM*5MM
1.碼制DATA MATRIX,數據是10位,為1位ITEM代碼+3位年月日+6位流水號組成,打印一式一份,如圖所示:(字體arial,字體大小是10)
2.3.3組裝外殼條碼與包裝條碼編碼規則
2) 組裝車間流轉追溯二維碼:標簽大小是50MM*35MM
碼制DATA MATRIX,數據位是14位,分別為2位車間簡稱+6位年月日+6位流水號組成,打印一式一份,如圖所示:(字體arial,字體大小是10)
2.3.4包裝條碼編碼規則
3) 小包裝車間流轉追溯二維碼:標簽大小是50MM*35MM
碼制DATA MATRIX,數據位是14位,分別為2位車間簡稱+6位年月日+6位流水號組成,打印一式一份,如圖所示:(字體arial,字體大小是10)
4) 大包裝車間流轉追溯二維碼:標簽大小是50MM*35MM
碼制DATA MATRIX,數據位是14位,分別為2位車間簡稱+6位年月日+6位流水號組成,打印一式一份,如圖所示:(字體arial,字體大小是10)
三.業務流程方案
3.1倉庫入庫檢驗流程
3.1.1倉庫入庫檢驗流程
說明:
1) 供應商送貨過來后,倉庫將進行收料,在PDA上操作時,如果是盤料,需要每盤料上都要打印一張收料標簽,所以需要輸入總收料數量,及每盤料數量,系統將根據每盤料數量自動算出需要打印張數,系統將自動生成條碼,并打印標簽,條碼編碼規則請參閱2.3.1。
2) 如果是插件料,直接輸入總收料數量,不要再輸每盤料數量,打印一張,批次號系統自動生成。
3) 在收料前,需要把MO的采購訂單數據通過EXCEL導入到生產追溯系統里,格式看附件。
4) 在品質抽檢判定結果,原材料條碼有三個狀態:待檢、合格、特批、不合格,合格數量默認是收料數量,如果特批將會以合格數量為準,根據此條碼上的編碼和批次或入庫日期查詢出來,并更新條碼狀態。
5) 需要系統模塊:采購訂單、PDA倉庫收料暫存、PDA原材料品檢、倉庫收料查詢、材料品檢查詢、采購明細
6) 需要硬件:一臺PDA、一臺便捷式打印機(打印標簽)
3.1.2倉庫領料出庫流程
說明:
1) 如果是合并生產訂單領料,可在生產訂單輸入多個單號,可發同一批次的料,系統自動生成領料條碼,并打印標簽,條碼編碼規則請參閱2.3.1
2) 如果是盤料將不用再打印標簽粘貼,直接用收料時的標簽條碼掃描發料。
3) 需要的系統模塊:PDA倉庫發料、倉庫發料查詢
4) 需要硬件,因可能會同時發料,暫定硬件:五臺PDA、五臺便捷式打印機
3.2 SMT生產流程

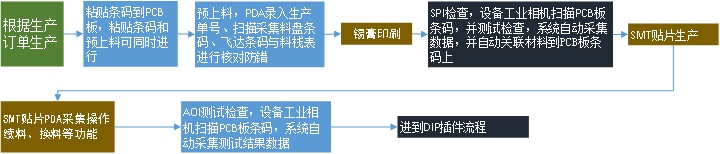

3.2.1 SMT生產流程
說明:
1) 因有的小板空間不夠,正面已經無法粘貼條碼,只能粘到背面,所以,SPI檢測無法識別條碼,只能AOI測試完后,再粘貼條碼,并掃碼,PCB板條碼編碼規則,請參閱2.3.2。
2) 需要系統模塊:PDA-SMT上料管理、PDA-SMT下線管理、SMT維修管理、SMT上料查詢、SMT下料查詢、SMT不良維修報表。
3) 需要硬件:一臺PDA用于SMT上料使用
3.3插件生產流程

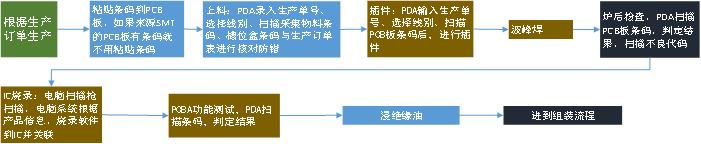

3.3.1 插件生產流程
說明:
1) 繞線生產的半成品要生成條碼轉移到插件線生產,所以也要通過系統生成條碼,并打印標簽粘貼到盒上,用于插件上線掃描。
2) 需要系統模塊:插件上料管理、插件生產掃描管理、爐后檢查、IC燒錄管理、PCBA功能測試、DIP上線查詢、DIP生產掃描查詢、爐后檢查查詢、。
3) 掃描進去的新條碼狀態都是合格的,如果不合格將不能到下個工序
3.4組裝包裝生產流程

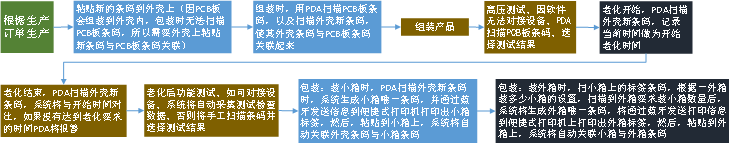

3.4.1 組裝包裝流程
說明:
掃描進去的新條碼狀態都是合格的,如果不合格將不能到下個工序。
